کرتین وال ،کرتن وال ، نمای کرتین وال چیست؟، شیشه کرتین وال + قیمت

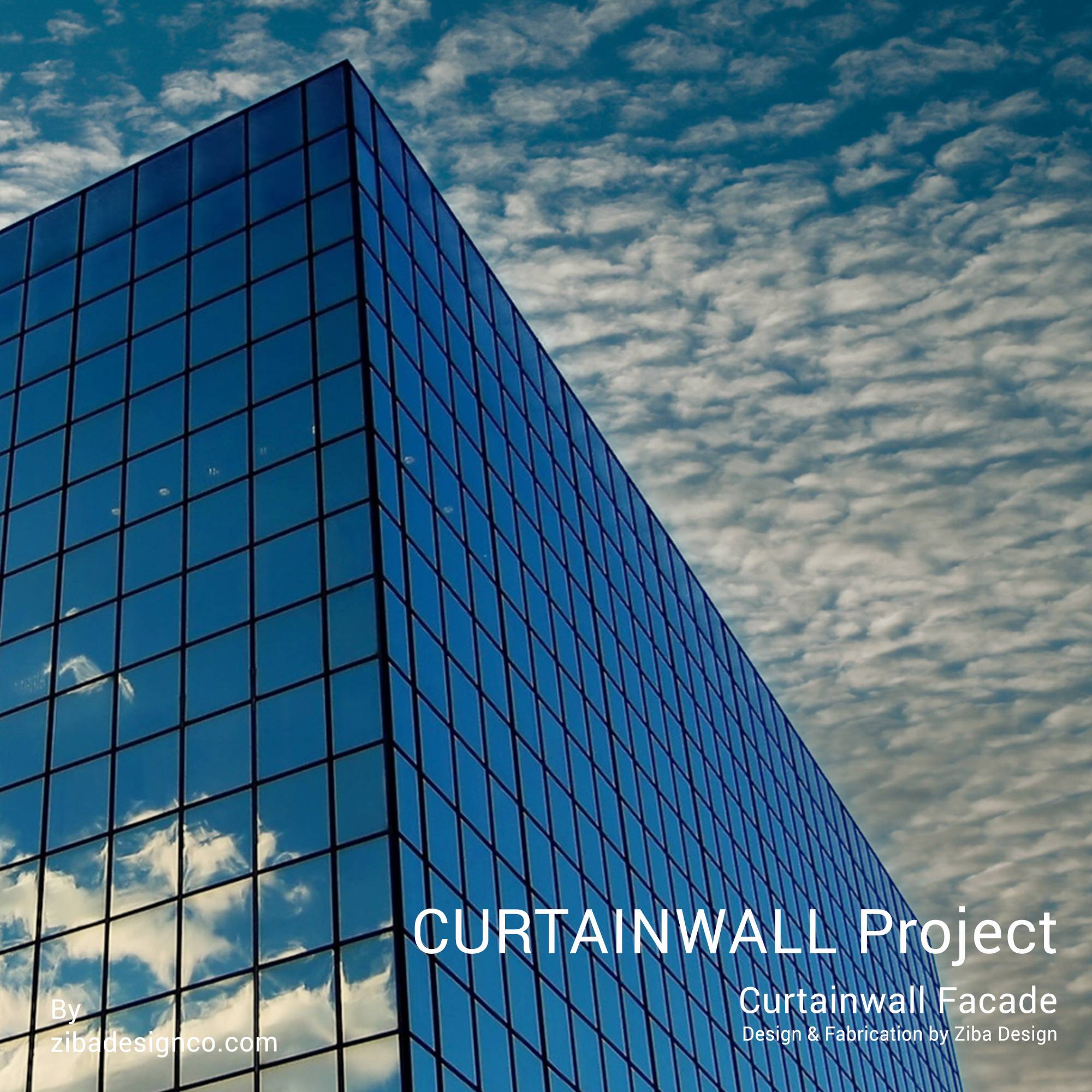

نمای کرتین وال یا همان curtainwall بهترین نوع نمای شیشه ای است و ترجمه فارسی آن به معنای دیوار پرده ای است به این معنی که نمای شیشه ای مانند یک دیوار پرده ای به ساختمان متصل است اما هیچگونه بار مرده ای به ساختمان تحمیل نمی کند.

سازه نمای کرتین وال تمام آلومینیومی میباشد و به پروفیل های آن اصطلاحا لامل گفته میشود و به این علت این نما به نمای لامل نیز معروف است.به طور کلی استراکچر کرتین وال نما همان پروفیل های آلومینیومی است که شیشه ها بر آن سوار می گردد.نمای کرتین وال یک نمای کاملا ضد زلزله میباشد و استفاده از  دو نوع کرتین وال فیس کپ و کرتین وال فریم لس در ایران رایج میباشد . کرتین وال مناسب ترین نما جهت تعریف شیشه های بزرگ در نمای ساختمان های تجاری و اداری میباشد .





---

ویژگی های نمای کرتین وال :

دلایل محبوبیت اجرای نمای کرتین وال به شرح زیر می باشد:



انواع روش ساخت و نصب نمای کرتین وال :

نمای کرتین وال به دو روش Stick  و Unitized  ساخته و نصب می گردد :

ساخت و نصب کرتین وال با روش Stick :

 در این روش مراحل نصب و ساخت نمای کرتین وال کلا در محل پروژه صورت میگیرد و پس از محاسبات فنی و سازه ای  و حمل پروفیل های آلومینیومی به محل پروژه یا همان لامل ها، سازه اصلی نصب و ایجاد میگردد و شبکه استکراچر سازه ای شیشه توس لامل های افقی و عمودی ایجاد میگردد و سایز قاب ها جهت سفارش شیشه برداشت میگردد . در این روش غیر از مرحله اکسترود آلومینیوم ( تولید پروفیل آلومینیومی )  تمامی مراحل مانند برش لامل ها در محل پروژه انجام می گیرد. این روش جهت ساختمان های معمولی اداری و تجاری و یا با طرح های خاص متداول است و طبعا هزینه کمتری را خواهد داشت .





ساخت و نصب کرتین وال با روش Unitized :

نمای کرتین وال یونیتایز به معنای نمای یکپارچه اما با قطعات جداگانه است به این معنی که کلیه قطعات و قاب های نمای کرتین وال در محل کارخانه ساخته و حتی شیشه نیز درون قاب ها نصب میگردند سپس به محل پروژه حمل و بصورت کشویی در محل های در نظر گرفته شده نصب می گردند. نمای کرتین وال یونیتایز به جهت هزینه گران تر اما دارای مزایای سرعت بالای نصب به خصوص در برج های مرتفع میباشد .

نمای کرتین وال و روکش آن

شیشه از رایج ترین متریال مورد استفاده در نمای کرتین وال می باشد اما بعضا پنل های فلزی و یا سنگ های طبیعی نیز استفاده می شود.در نما های کرتین وال جهت پنهان کردن فاصله بین طبقات ( پوتر طبقات ) از شیشه های مات و یا اسپندرال استفاده می شود.می توان برای این قسمت از نما از ویندو فیلم های مخصوص شیشه استفاده نمود.مهمترین ویژگی این نما در عین نورگیر بودن، جلوگیری از تابش خیره کننده نور خورشید است.از دیگر مزیت های کرتینوال می توان به تعبیه هواکش، حسگرها و پوسته های متعدد اشاره نمود.



انواع کرتینوال در ایران:

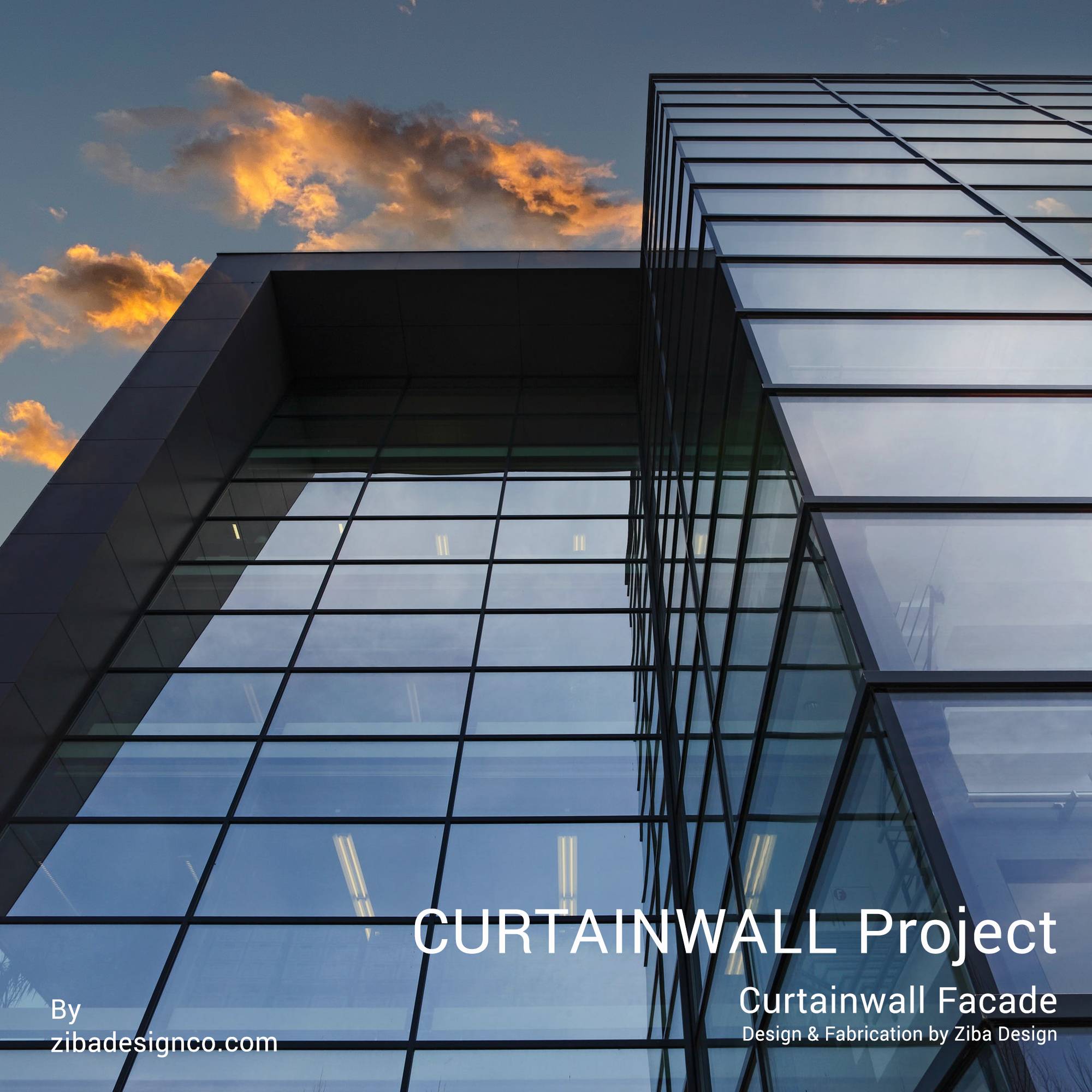

متداول ترین سیستم های مورد استفاده نمای کرتین وال در ایران نماهای کرتین وال  فیس کپ (Face Cap) یا همان درپوش خور و کرتین وال فریم لس ( Frame less)  یا بدون قاب ساخته و نصب میگردد. نقطه ی تمایز دو نمای فوق الذکر درپوش هایی از آلومینیوم اکسترود شده است که روی نما قرار می گیرد.

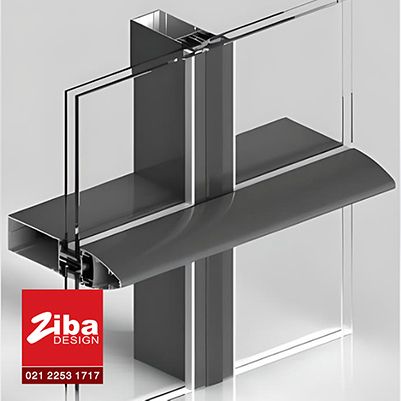

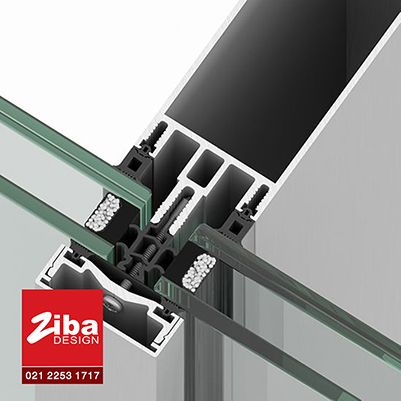

نمای کرتین وال فیکس کپ (Face Cap):

در نمای فیس کپ از درپوش آلومینیوم اکسترود استفاده می شود اما نمای فریم لس فاقد آن می باشد.

سیستم نمای فریملس و فول فریملس یک روش مدرن بر پایه حذف تمام فریم ها در نمای ساختمانی است.

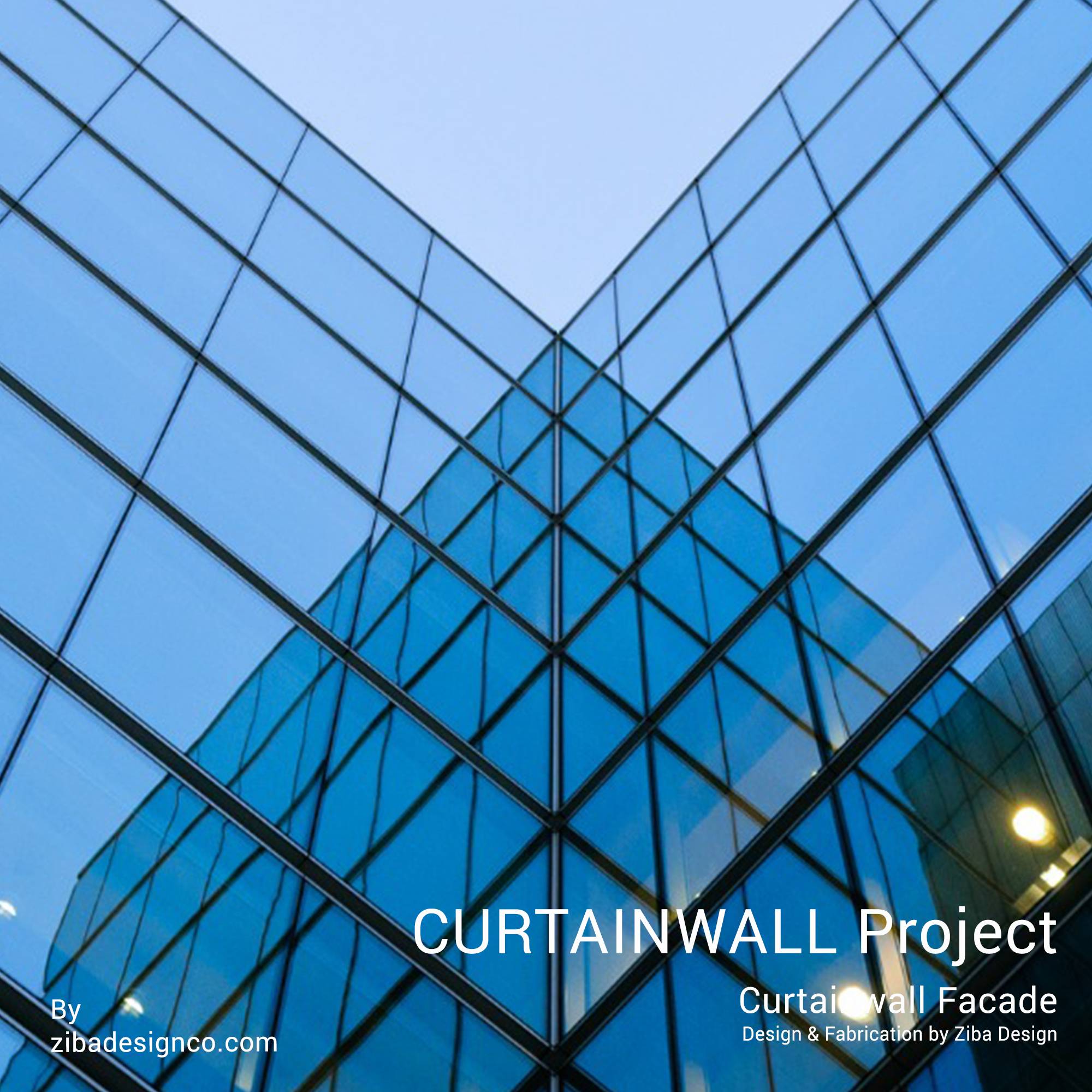

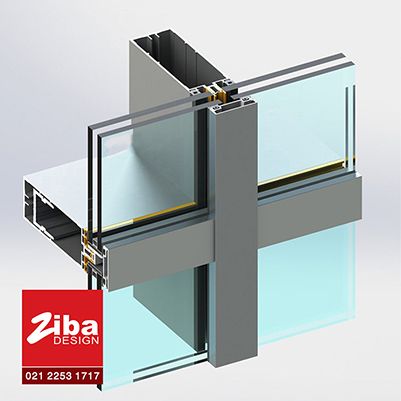

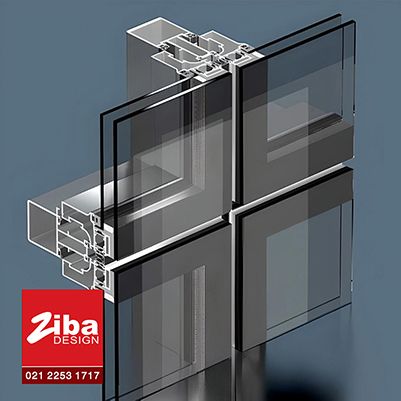

نمای کرتین وال فریم لس :

درنمای فریملس کرتین وال امکان ایجاد بازشو بدون تغییر در نمای ظاهری وجود دارد.

فاصله بین هر کدام از شیشه ها تنها 15 میلیمتر می باشد.

در پروفیل فریملس امکان استفاده از شیشه با ضخامت های مختلف وجود دارد.

کرتین وال نمای فریملس عایق بسیار قوی صدا و حرارت نیز میباشد.

شایان ذکر است، سیستم فول فریم لس به عنوان محبوب ترین و البته گران قیمت ترین سیستم نمای کرتین وال می باشد.

محبوبیت سیستم فریم لس به جهت یکدستی سطح شیشه ای قسمت خارجی نما می باشد.

حد فاصل بین شیشه ها در این سیستم فول فریم می تواند تا 20 میلی متر کاهش می یابد.

در کرتین وال نما جهت آب بندی نما از لاستیک EPDM استفاده می شود.

کرتین وال فریم لس سیستمی است که در آن فریم ها از پشت شیشه ها را قاب کرده و به صورت متحرک با کمک لقمه های آلومینیومی بر روی لامل ها قرار داده می شوند و به جهت زیبایی و خصوصیات منحصر به فردی که دارد نظر بسیاری را به خود جلب نموده است.

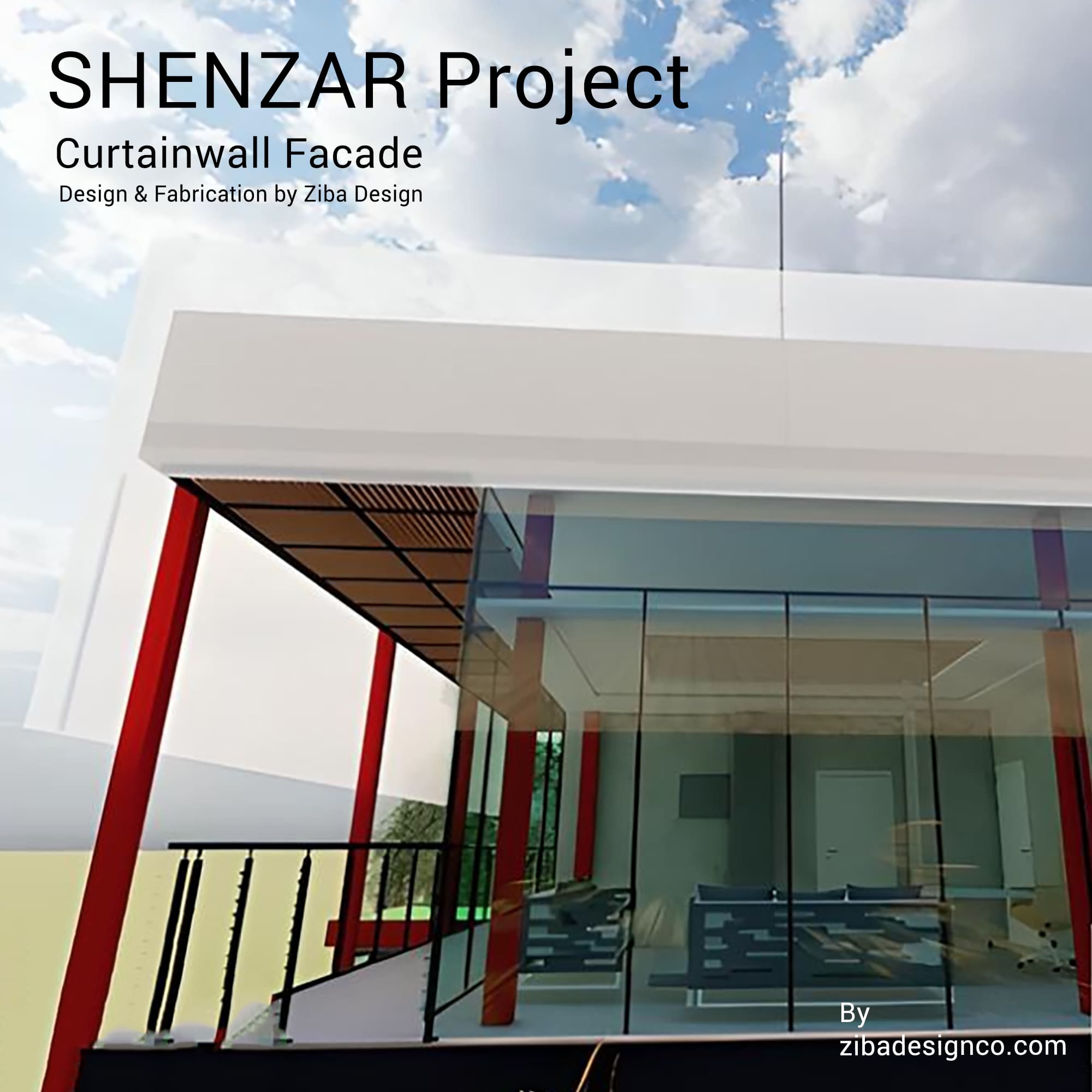

کرتین وال فریم لس به گونه ای است که در آن تنها خط فاصله میان دو شیشه در نما دیده می شود.

فاصله میان شیشه ها در کرتین وال فریملس با چسب های مخصوص پر می شوند.

یکی از انواع کرتین وال فریم لس سیستم فریم لس MN 50 CS می باشد، که در زیر به شرح توضیحات آن می پردازیم.

سیستم کرتین وال فریم لس MN 50 CS

سیستم فریم لس MN 50 CS  با منظر کاملا شیشه ای با استفاده از پروفیل هایی با عمق های متفاوت قابل اجراء است.

فریم لس MN 50 CS متناسب با ارتفاع بنا تنظیم می شود.

سیستم فوق الذکر به جهت مونتاژ سریع و آسان و حفظ تمامی خصوصیات سیستم  MN 50 سیستمی بسیار مقاوم به لحاظ آب بندی و هوابندی و مقرون به صرفه می باشد.

دلیل ویژگی آب بندی فوق العاده MN 50 CS هدایت آب از طریق کانال های میکرو کاندنز به پروفیل های عمودی است.

ویژگی های سیستم کرتین وال فریم لس MN 50 CS

• پروفیل کاست سبک
• امکان پایین آوردن عملکرد آب بندی بالا با GASGETPEو سیستم مونتاژOVER LAB
• وجود کانال های میکرو کاندنز جهت هدایت آب و حداقل نفوذ پذیری آب
• ویژگی مقاومت حرارتی بالا Uw : l. 47 W/m 2K UF: 1.52-2.18 W/m 2 k
• قابلیت اتصال سریع و آسان با سیستم خاص مونتاژ شیشه در نما
• اجرای تست های موفق KAPEDM
• امکان تولید در تمام رنگ های پودری در کدهای مختلف RAL و آنادایز با استاندارد و گواهی تولید

ویژگی های کلی کرتین وال فریم لس  ( Frameless )

به طور کلی می توان دلایل محبوبیت نمای فریم لس کرتین وال را به شرح زیر دانست:

• سرعت بالای تا حدود ۲ برابر و نصب آسان
• امکان نصب بازشوهای داخل بازشو و یا دو جهته بر روی نما
• هزینه تمام شده مناسب
• امکان استفاده از درپوش های دکوراتیو بین شیشه ها در امتداد های افقی و عمودی
• ایجاد سطح بصری یکنواخت شیشه در نما ی ساختمان
• عدم محدودیت رنگ فریم های کرتین وال فرملس
• نصب آسان شیشه ها بر روی قاب های آلومینیومی
• امکان ایجاد سطوح عایق صوتی و حرارتی
• دارا بودن واشر های مخفی جهت آب بندی نمای شیشه ای
• امکان اجرا به شکل تمام آلومینیومی
• امکان ایجاد مرز جداکننده سازه نما از سازه اصلی

روش نصب نمای شیشه ای کرتین وال فریم لس :

مراحل نصب و اجرای نمای کرتین وال فریم لس به شرح زیر می باشد.

• در وهله اول تهیه نمودن نقشه های فاز ۲ با توجه به طرح اولیه
• سپس اجرای زیر سازی با استفاده از پروفیل های آهنی
• در نهایت ساخت فریم های آلومینیومی بر اساس نقشه ها و استفاده از برش CNC

شایان ذکر است که کلیه مراحل کار ذکر شده در بالا با استفاده از ابزار دقیق کنترل و هدایت می شود.

نمای لامل به گونه ای است که در آن طول مولیون ها ( لامل های عمودی ) نسبت به ترنسم ها ( لامل های افقی ) بزرگتر است.در نمای کرتین وال لامل های عمودی یکسره و لامل های افقی برش خورده ما بین لامل عمودی ها قرار می گیرد.به همین جهت مولیونها ستون های سازه های کرتین وال محسوب می شوند. از آنجا که مولیون ها ستون های سازه محسوب می شوند باید یکپارچه باشند.البته شایان ذکر است برخی از آرشیتک ها به جهت رعایت بعضی زیبایی های بصری نما از داخل سازه و ظرافت در طراحی نمای ساختمان اندازه لامل های افقی و لامل های عمودی را با یکدیگر برابر می گیرنددر لامل ها شیارهایی جهت اتصال لاستیک های EPDM برای اعمال ترمال بریک ( Thermal break ) تعبیه شده است.

به طور کلی برای عایق بندی از دو مدل لاستیک به شرح زیر استفاده می شود.

• لاستیک EPDM
• لاستیک پلی آمید

در هر سیستم کرتین وال، Thermal Break مختص به خود آن سیستم طراحی می گردد.

دلایل محبوبیت نمای  کرتین وال فریملس :

• داشتن ظرافت دید فریم نگهدارنده شیشه از بیرون
• امکان استفاده از بازشو پنهان در نمای بیرون
• تعبیه راحت شیشه ها و راحتی در عوض کردن شیشه
• عدم انتقال تنش های سازه عمده ساختمان بر شیشه
• فعالیت مستقل هر یک از فریم ها در مقابله با زلزله
• امکان استفاده از رنگ های متنوع در نمای ساختمان
• نبود محدودیت رنگ
• امکان پیدید آوردن سطح های عایق صوتی و حرارتی
• داشتن واشرهای پنهان برای آب بندی
• امکان عملیاتی نمودن ​نمای آلومینیومی
• امکان پدید آوردن مرز تفکیکی بین سازه نما و سازه اصلی
• درب و پنجره آلومینیوم

به طور کلی نمای لامل کرتن وال از دسته نماهای خشک و تهویه شونده محسوب می شود.نمای لامل کرتن وال استراکچر آلومینیومی قابلیت نصب متریال های دیگر پوششی از جمله نمای آلومینیوم کامپوزیت و یا با محاسبات سازه ای نمای سرامیک را نیز داراست.

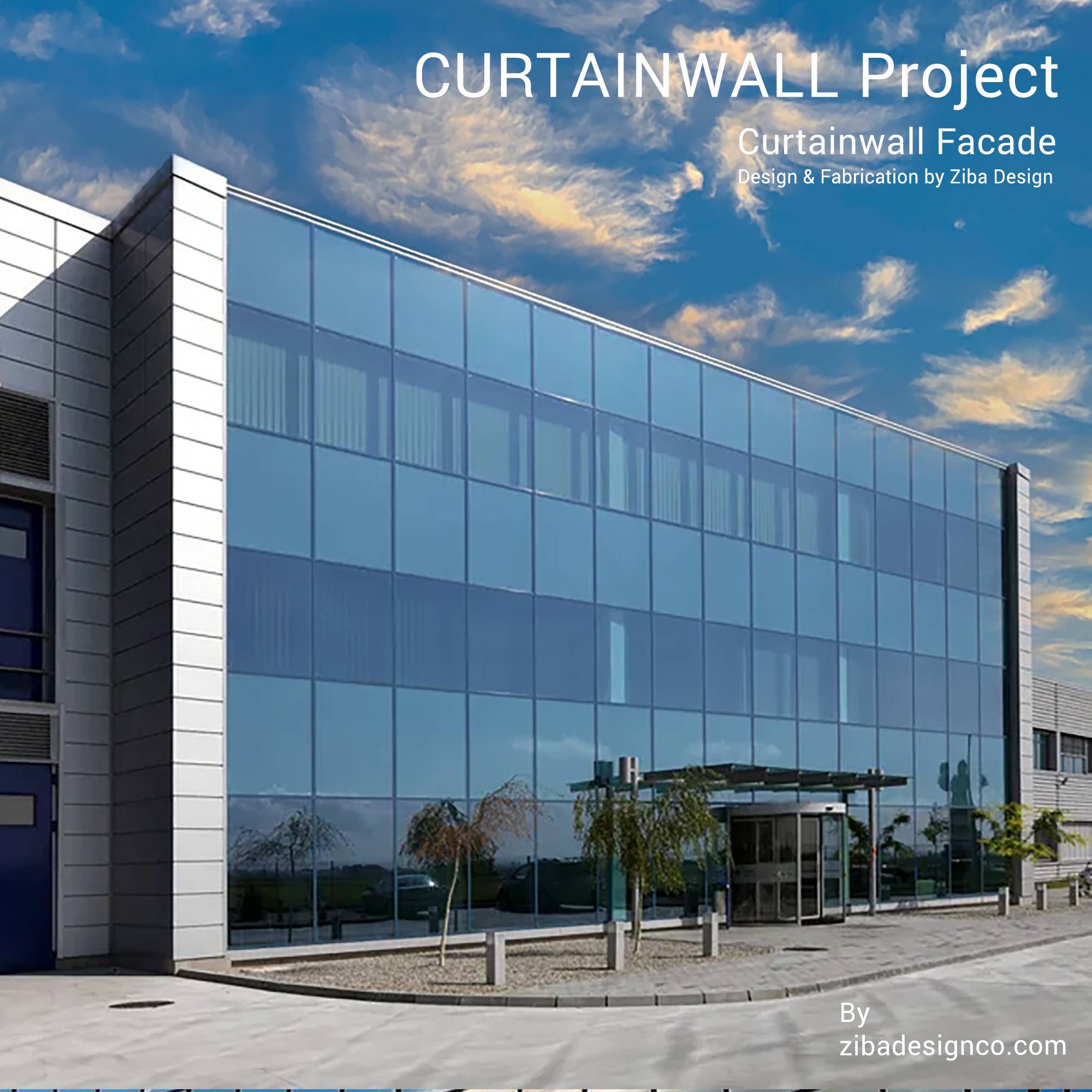

نصب شیشه نمای کرتین وال به جهت پر طرفدار و پر مصرف بودن نمای شیشه ای در سازه ها بسیار حائز اهمیت است. از آنجایی که کرتین وال جز اجزای ساختمان محسوب نمی گردد میتوان جهت کم کردن هزینه های جاری و قیمت نمام شده از متریال های سبک تر در نمای کرتینوال استفاده نمود.

نصب شیشه نمای کرتین وال از آنجا که نمای کرتین وال بهترین نمای شیشه ای ساختمان از نظر مسائل سازه در ارتفاع محسوب می شود، بسیار محبوب می باشد.

نمای شیشه ای به جهت ورود عمیق تر نور به داخل ساختمان پرطرفدار می باشد.

مزیت دیگر نمای شیشه کرتین وال ایجاد نمایی یک دست و زیبا می باشد.

برای نصب شیشه نمای کرتین وال موارد زیر لازم است:

• چسب سیلیکون
• طرح نمای کرتین وال
• چگونگی استفاده از انواع چسب ها

همانطور که در بالا ذکر شد، از ویژگی های مهم نمای کرتین وال عایق کاری ساختمان است.

البته این متریال نوین دارای ویژگی های دیگری نیز است که در زیر به برخی از آن ها اشاره می نماییم:

• عایق کار کامل رطوبتی و حرارتی و صوتی نما
• انتقال بهینه نور و دمای محیط
• پایین آوردن مصرف انرژی
• سبکی چارچوب و کم کردن بار مرده کل ساختمان
• سرعت بسیار بالای اجرا
• زیبایی و جذابیت زیاد در هنگام شب و روز
• اقتصادی و مقرون به صرفه بودن
• رفتار تنشی مناسب در هنگام وقوع زلزله

نصب شیشه نمای کرتین وال به روش استیک (Stick)

سیستم Stick  سیستم ارزانترین روش اجرای نمای کرتین وال می باشد.

در سیستم استیک ، لامل ها قبل از اجرای نمای کرتین وال در داخل کارخانه تولید و لقمه بندی می گردد.

سپس به کارگاه ساختمانی ارسال وکلیه مراحل مونتاژ نما در محل پروژه انجام می شود.

 در نتیجه از هزینه حمل قطعات بزرگ ساخته شده کاسته می شود .

 به جهت اندازه گیری همزمان در سایت و ساخت قطعات ، دیگر نیازی به کنترل عملیات ساخت در کارخانه نیست.

در این سیستم نصب شیشه نمای کرتین وال طبق مراحل زیر نصب می شوند:

• ابتدا اعضاء عمودی ( mullion ) ابتدا نصب می گردند.
• در مرحله بعد اعضاء افقی ( Transom ) نصب مشوند.
• درپایان قطعات شیشه و یا لنگه های پنجره بازشو روی سیستم نصب می گردند.

نصب شیشه نمای کرتین وال به روش یونیتایز :

سیستم اجرای یونیتایز، سیستم مدولار نیز نامیده می شوددر سیستم یونیتایز تقریبا تمامی مراحل ساخت در کارخانه سازنده صورت می گیرد.سپس کلیه به محل پروژه حمل می گردند .سپس هر یک از مدول ها در محل مشخص خود با روش هنگینگ به اتصالات تعبیه شده بر روی بدنه ساختمان در کنار یکدیگر نصب می گردند.

مراحل  نصب شیشه نمای کرتین وال در سیستم استیک Stick :

• نصب المانهای افقی و عمودی در کارگاه ( محل پروژه ) انجام می گیرد در کارخانه نصب می گردد.
• نصب شیشه در کارگاه انجام می گیرد در کارخانه نصب می گردد.
• آب بندی سیستم در کارگاه انجام می گیرد در کارخانه انجام می گردد.
• لاملها و قطعات جداگانه بسته بندی شده یک مدول قابل نصب در پالت فلزی یا چوبی بسته بندی می گردد.
• جهت حمل و انتقال در طبقات لاملها با تاور کرین و مابقی با آسانسور کارگاهی حمل می شود .
• مدول با تاور کرین مخصوص حمل می شود.
• در سیستم نصب استیک با خرابی یک لامل برای تعویض قطعات معیوب منطقه بزرگی می بایست دوباره بازگشائی گردد اما در سیستم یونیتایز سهولت بیشتری دارد.
• در یونیتایز زمان اجرا سریع است در واقع حدود چهل درصد سریع تر از روش استیک می باشد.

شایان ذکر است در ایران بیشتر نماهای کرتین وال شیشه ای به روش  Stik اجرا می شوند .سیستم نصب شیشه نمای کرتین وال استیک به سیستم اجرای نمای کرتین وال لامل نیز معروف می باشد .

مجرى نماى كرتين وال با توجه به سابقه اجرای نمای کرتین وال و تجربه کاری و به کارگیری پرسنل اجرائی مجربی که دارد میتواند یک نمایی یک دست و زیبا را به کارفرما تحویل دهد. نمای کرتین وال را به جد می توان از پرطرفدارترین متریال نما در بین طراحان  کارفرمایان دانست. اولین نمای کرتین وال توسط یک مهندس آلمانی به نام Walter Gropius طراحی و اجرا گردید.

مجرى نماى كرتين وال جهت نصب و اجرای کرتین وال نما سه سبک را به شرح زیر می تواند ارائه دهد.

Stick Curtain wallSystem
Semi-Unitized Curtain wall
Unitized Curtain Wall System

Stick Curtain Wall System

این روش ابتدائی و اولین تکنولوژی سیستم نماهای شیشه ای است.

در روش استیک نما قطعه به قطعه ساخته می شود.

مراحل نصب در این مدل از نمای کرتین وال به شرح زیر است:

1. ابتدا اعضاء عمودی (mullion ) ابتدا نصب می گردند.
2. سپس اعضاء افقی ( Transom ) نصب می شود.
3. در پایان قطعات شیشه و یا پنجره ها روی سیستم نصب می گردند.



یک مجرى نماى كرتين وال باتجربه در صورتی که به خواست کارفرما بخواهد قیمت تمام شده کار را مقزون به صرفه نماید از سیستم ارزان Stick استفاده می نماید.در این نما استیک کلیه قطعات در داخل کارگاه اندازه گیری و ساخته می شود.به همین خاطر از هزینه حمل قطعات بزرگ ساخته شده کاسته می شود.شایان ذکر است در این سیستم نصب نما  به جهت اندازه گیری همزمان در سایت و ساخت قطعات، نیازی به کنترل های عملیات ساخت در کارخانه نیست.

Semi-Unitized  Curtain Wall System

روش دیگری که مجرى نماى كرتين وال می تواند در طراحی نمای شیشه ای از آن بهره گیرد، روش ساختSemi- unitized است.

مراحل نصب در این مدل از نمای کرتین وال شیشه ای به شرح زیر است:

1. ابتدا مولیون ها به صورت جداگانه نصب می شوند.
2. سپس فریم های پیش ساخته در کارخانه بین مولیون ها نصب می گردند.

 شایان ذکر است این قطعات ممکن است تا ارتفاع یک طبقه نیز ساخته شوند.

نصب و اجرای قاب به مولیون ها در سیتمSemi-Unitized    زمان زیادی را می طلبد .

نمای کرتین وال یونیتایز یا Unitized Curtain Wall System:

در صورتیکه کارفرما یک سبک عالی و نمای کرتین والی با هوابندی و آب بندی فوق العاده را انتطار داشته باشد، مجرى نماى كرتين وال از این روش اجرا استفاده می نماید.

چراکه بهترین روش هوابندی و آب بندی در روش Unitized صورت می گیرد.این سیستم اجرای کرتین وال نما در واقع برای تکنولوژی مدرن اختراع شد.اساس کار در این روش ساخت قاب با اعضا مولیون ،ترنزوم و شیشه ها در کارخانه است.اعضا پس از حمل توسط براکتهائی که نصب میشوند و مولیونها و ترانزوم های نر و ماده به هم متصل می گردند.شایان ذکر است، در این سبک کلیه مراحل ساخت در کارخانه تحت کنترل سازندگان بوده به همین جهت از دقت بالائی نیز برخوردار است.روش Unitized بیشتر برای ساختمانهای مدولار در نما که سرعت بالائی نیز در ساخت دارند پیشنهاد می شود.

 قیمت کرتین وال را میتوان به عوامل مختلفی وابسته دانست. پیشنهاد می کنیم در طراحی نمای کرتین وال از یک تیم مهندسی حرفه ای کمک بگیرید تا هم کاری با کیفیت تحویل بگیرید و هم متقبل پرداخت هزینه های ناشی از کم تجربگی و دانش کم تیم های مهندسی یا معماران تازه کار نشوید.

قیمت کرتین وال به نوع اندازه گیری و محاسبات بسیار وابسته می باشد.چرا که هر چقدر المان های فوق الذکر دقیق تر برآورد شوند قیمت دقیق تری از هزینه نمای کرتین وال بدست می آید.در ادامه به شرح نوع برآورد و عوامل موثر در قیمت کرتین وال می پردازیم.

طراحی سازه کرتن وال

یک تیم حرفه ای طراحی سازه به دقت اندازه ها و شکل های اجزا ساختمان را تنظیم می نماید.در مرحله بعد اتصالات مناسب سازه ای برای نمای کرتین وال  را انتخاب و پشتیبانی می کند.در پایان گزینه هایی را برای کاهش هزینه ها پیشنهاد می دهد.

برای کاهش هزینه ها در قیمت نمای کرتین وال شیشه ای موارد زیر راه گشاست:

• استفاده از شیشه های با آپشن های کمتر
• استفاده از سیستم های ترکیبی لامل عمودی و افقی به لحاظ سایز و بر طبق محاسبات

یک تیم مهندسی حرفه ای به عنوان مجری نمای کرتین وال جهت براورد هزینه درست موارد زیر را با دقت بالایی در نظر می گیرد:

• موارد مرتبط با زیرساختارهای فولادی
• حمل و نقل
• بلند کردن و نصب تجهیزات نما

 گزارش محاسبه کرتین وال و تعیین قیمت نمای کرتین وال :

 طیق روال برای هر پروژه ساختمانی باید یک گزارش رسمی به صاحب ساختمان ارسال شوداین گزارش نشان دهنده مقاومت ساختمان و نما و ویژگی های مورد نیاز کافی است.در گزارش فوق الذکر ابعاد لامل های کرتن وال  آلیاژ آلومینیوم مصرفی نوع شیشه و مدول بندی دقیق ارائه می شود.

مطالعات عددی نما

نرم افزارها و امکانات نوین امکان محاسبات و مدلسازی های بسیار پیچیده ای را فراهم می نماید.راه حل هایی بدست آمده که امکان بررسی رفتار غیر خطی مواد و پدیده‌هایی مختلف را فراهم می‌کند.

این پدیده ها عبارتند از:

• تغییر شکل کشسان
• انحرافات بزرگ
• تنش‌های پوسته‌ای
• بارگزاری های پویا
• و ….

مطالعات مربوط به پویایی و انفجار ساختمان

دراین گونه مطالعات حتی این نکته را در نظر می گیرند که در هنگام انفجارهای بزرگ آسیب‌های ساختمانی حداقل باشد.جهت این کار شبیه سازی ها و مدلسازی پاسخ های دقیق دینامیکی مورد استفاده قرار می گیرد.چرا که می توان کرتین وال ها را طوری طراحی کرد که تا حدی در برابر انفجار مقاوم باشند.فرایند فوق در میزان قیمت کرتین وال تاثیرگذار خواهد بود.

مدلسازی عملکرد حرارتی نما

 با برخی بسته های نرم افزاری می توان مقاومت گرمایی و مسائل زیست محیطی کرتین وال ها را پیش بینی نمود.این کار بر روی هزینه انرژی تاثیر مثبتی می گذارد.

قیمت  نمای کرتین وال :

به عنوان مجری نمای کرتین وال باید عرض کنیم که عوامل مختلفی در قیمت کرتین وال تاثیر گذار است که در زیر به آنها اشاره می نماییم.

• نوع کرتین وال ( استیک یا یونیتایز )
• نوع داخلی و یا خارجی بودن
• نوع پروفیل ها
• نوع اکسسوری ها
• نوع سیستم مورد استفاده
